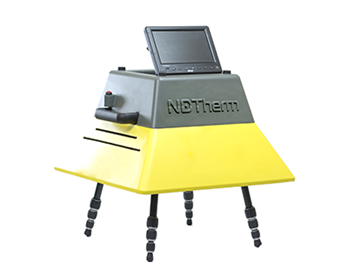

红外热像无损检测系统
■ Thermography NDT System
红外热像无损检测系统集成加热激励源、红外热成像相机、监视平板、PC，通过激励源加热检测材料，
红外热成像相机获取表面和次表面缺陷或不均匀性的信息，快速判断并定位缺陷。
产品特点：
-
非接触式：传感器与被检测对象之间不需要物理接触；
-
安全：可检测微小的温差；
-
快速：实现全局和即时检查；
-
简单：无需特殊设置;
-
性价比：与其他NDT无损检测技术相比，性价比低；
-
柔性：生产线或现场便携式，手动或全自动都可满足。
-

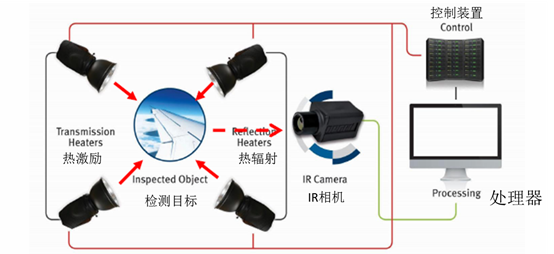

检测原理：
产品参数表
|
产品参数 |
|
红外相机像素 |
640×480,17μm |
|
检测范围 |
400mm x 500mm / 200mm x 250mm |
|
工作距离 |
300mm - 500mm |
|
最小缺陷尺寸 |
6 mm / 3 mm |
|
工作电压/电源 |
220VAC / 16A
110-130VAC OR 210-240VAC,50-60Hz , max 3800W |
|
重量 |
8.2kg |
|
最大帧率 |
8.3Hz |
|
热灵敏度 |
< 30mK |
|
存储温度 |
-10℃ to +40℃，60% RH |
|
工作温度 |
10-40 ℃，60% RH |
应用案例
检测面（正面/光滑） 缺陷位置 检测结果
检测面（正面/光滑） 缺陷位置 检测结果
