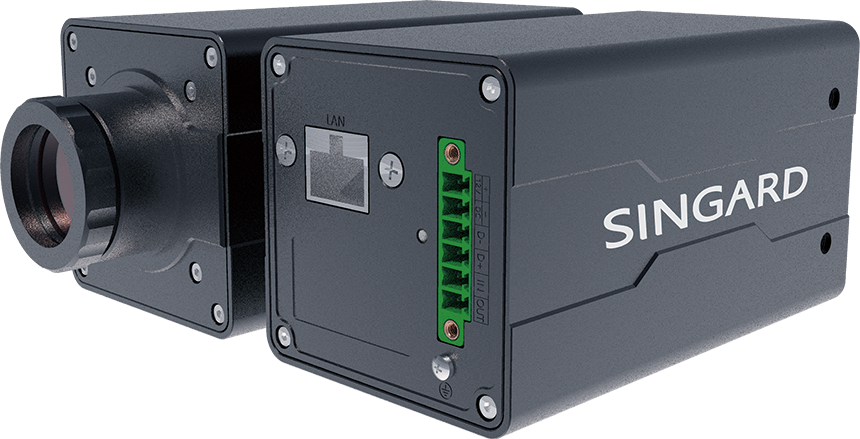

在线式红外热成像仪
■ Online High-precision Thermal Imager
MXC系列在线式红外热成像仪采用12um非制冷焦平面探测器，具备电动调焦镜头，启动速度快、成像质量优异、测温精准。千兆以太网全幅温度数据输出。最高70HZ高帧率，最高支持测温范围-20℃~700℃。广泛应用于轨道交通、电力电网、石油石化、电路检测、科学研究、安防监控、机器视觉等领域。
产品特点：
SDK接口丰富，方便集成开发
全码流温度数据输出
帧率高达70HZ
千兆以太网输出，自适应组网
支持384*288、640*480多种分辨率
产品参数表
|
型号 |
MX85C |
MX95C |
MX96C |
|
红外分辨率 |
384×288 |
640×512 |
640×512 |
|
探测器类型 |
非制冷焦平面微测辐射热计 |
||
| 像元间距 | 12μm | ||
| 频帧 | 50Hz | 50Hz | 70Hz |
|
测温范围 |
-20°C~700°C |
||
|
测温精度 |
±2℃或读数的±2％（取最大值） |
||
|
热灵敏度（NETD） |
≤30mK@f#1.0 |
||
|
调焦方式 |
手动调焦 |
||
|
最小成像距离 |
0.2m |
||
|
调色板 |
多种调色板，包括白热、黑热、铁虹、彩虹等 |
||
|
亮度/对比度 |
手动/自动 |
||
| 测温方式 | 支持高低温捕捉定位，中心点测温，可移动点测温、线测温、区域测温，可设置测温点、线、区域的数量≥20个 | ||
|
数据格式 |
16Bit温度数据（全码流） |
||
| 数据接口 | RJ45千兆网，可自适应组网 | ||
| 协议支持 | 默认UDP | ||
| 电源电压 | 5~12V DC | ||
| 功耗 | <3W | ||
| 反接/过欠压保护 | 有 | ||
| 工作温度 | -40°C~60°C | ||
| 存储温度 | -45°C~70°C | ||
| 湿度 | ≤95%（非冷凝） | ||
| 外形尺寸 | 70mm x 70mm x 120mm（不含镜头） | ||
| 重量 | 约400g | ||
| 标准配置 | 红外热成像主机x1、USB转type-c数据线x1、资料U盘x1（内含SINGARDIR软件）、装箱单x1、合格证x1、保修卡x1、包装箱x1 | ||
镜头选型规格表
| MX85C | MX95C | MX96C | ||||
| 焦距 | 视场角 | 空间分辨率 | 视场角 | 空间分辨率 | 视场角 | 空间分辨率 |
| 4.8mm | 52°x39° | 2.50mrad | 83°x67° | 2.50mrad | 83°x67° | 2.50mrad |
| 8mm | 33°x25° | 1.50mrad | 55°x44° | 1.50mrad | 55°x44° | 1.50mrad |
| 9.5mm | 27°x20° | 1.26mrad | 45°x36° | 1.26mrad | 45°x36° | 1.26mrad |
| 13mm | 19°x15° | 0.92mrad | 33°x26° | 0.92mrad | 33°x26° | 0.92mrad |
| 29mm | 14°x11° | 0.63mrad | 23°x18° | 0.63mrad | 23°x18° | 0.63mrad |
| 25mm | 10°x8° | 0.48mrad | 17°x14° | 0.48mrad | 17°x14° | 0.48mrad |
