本质安全型智能热像检测仪采用双光谱自动融合交织定位技术，基于WIFI自动管理并整合设备台账、巡检任务和检测数据的智能系统。具备6小时以上的超长时间续航，Ex ic IIC T4 Gc防爆标志。
| 型号 | M65Ex | M40Ex | |
|---|---|---|---|
| 红外参数 | |||
| 探测器分辨率 | 640×512 | 384×288 | |
| 超像素SR功能 | 增强至1280×1024像素 | 增强至768×576像素 | |
| 探测器 | 非制冷型进口红外焦平面探测器 | ||
| 热灵敏度（NETD） | NETD≤25mk(0.025°C)@30°C | ||
| 空间分辨率 | 0.68mrad | ||
| 视场角 | 标准镜头：25°×19°（可选配45°广角、12°、7°、长焦和高温镜头） | ||
| 帧率 | 60Hz | ||
| 可见光像素 | 双摄，前置800万，后置1500万 | ||
| 波长范围 | 7~14μm | ||
| 检测距离 | ≥0.1m | ||
| 调焦方式 | 具备手动对焦、电动对焦、AI自动对焦、激光自动对焦、触控自动对焦、对比度对焦 | ||
| 测温范围 | -20℃~700℃（可选配1200°C高温镜头），自适应量程，无需手动调整 | ||
| 测温精度 | 0~120℃之间，±1℃；其它，±2℃或读数的±2%，取大值 | ||
| 数字变倍 | 1×-20× | ||
| 声学参数 | |||
| 麦克风数量 | 166个MEMS数字麦克风 | ||
| 麦克风类型 | 高灵敏度数字麦克风 | ||
| 声音采样率 | 200kHz | ||
| 声像图视场角 | 70°×55° | ||
| 工作距离 | 0.3~130m | ||
| 可见光像素 | 1300万 | ||
| 频率范围 | 2k~100kHz，支持预设频段，支持手动调整频段范围 | ||
| 测试声压级范围 | 下限<20dB SPL，上限>120dB SPL | ||
| 检测分析 | |||
| AutoFusion双光谱自动融合 | 红外与可见光双光谱自动融合，无需手动调整;自由调节叠加透明度(0%-100%)，实现可见光测温;支持热像、可见光、画中画和双光融合多种图像模式 | ||
| 调色板 | 支持白热、黑热、熔岩、彩虹、彩虹+、铁虹、生动、素雅、高动态、北极、冰火、医学等至少16种标准调色板和16种反转调色板（可自定义，数量不限） | ||
| ProThermal专业热成像模式 | 所有红外图像均可开启专业ProThermal热成像模式，能够在实时彩色热像画面中，通过触控/调节栏的方式更加清晰的展现目标区域的彩色热成像，其他区域则以黑白热成像显示或透明，突出重点部分温度细节，支持红外轮廓识别、支持大动态范围灰度级 | ||
| 测温方式 | 高低温捕捉定位，中心点测温，可移动点测温、线测温、区域测温，实现可移动20个点测温、线测温、区域测温 | ||
| 专业级激光测距 | 具备远距离激光测距，毫米级，测量范围≥50米，精度±(1mm+D*0.05‰)，可实时获取检测距离、提示安全监测，支持对测温元素长度、面积测量 | ||
| 温湿度测量（选配） | 具备环境温度、湿度同步测量功能，温度测量范围:-40℃-125℃，温度精度:±0.3℃；湿度测量范围:0~100%RH，精度:±0.3%RH，检测结果实时显示在热成像画面中并保存在红外照片和视频中 | ||
| 自定义温宽模式 | 可手动调整温宽上限和下限(最小1°C)，自动跟随幅面温度确定温宽 | ||
| 报警方式 | 声音预警、颜色预警、全局预警、分区预警(温度之上、之下和之间)，检测安全距离预警 | ||
| 显示屏参数 | |||
| 尺寸 | 5.5英寸触摸屏 | ||
| 分辨率 | 1440×720 | ||
| 实体按键 | 5个可自定义快捷实体按键 | ||
| 亮度 | 可调，带背光 | ||
| 数据存储与传输 | |||
| 存储容量 | 64GB内部存储空间+256GB高速SD卡内存，可扩展，支持热插拔 | ||
| 数据存储格式（红外） |
图片:JPG/PNG格式，一键存储单纯红外图像、单纯可见光图像和双光谱自动融合图像
视频:任意设置录制时长;PNG/IRS格式的全辐射热像视频(带有温度数据的视频)，非全辐射MP4/ACS格式的视频。
|
||
| 数据存储格式（声学） | .jpg(图片)和.mp4(视频) | ||
| 数据接口 | 支持USB-TypeC、HDMI、蓝牙、WiFi、4G/5G | ||
| 无线WIFI数据快传 | 支持一键无线(4G/5G/WIFI)上传检测数据，自动搜索PC端软件，无需反复插拔数据线和SD卡 | ||
| 软件功能 | |||
| 温度趋势跟踪 | 本机自定义制定检测规范，自动跟踪检测目标的温度趋势，智能故障预警 | ||
| 本机分析 | 可二次编辑、分析、保存图像/视频数据,添加/删除测温点、线、区域，修改测温设置(全幅/区域发射率、环境/反射温度、报警温度)，相间温差设置(开启/关闭相间温差、自定义/选择参考温度)，软件可远程维护升级，本机分析声像图和全息声像视频，并生成相关检测报告 | ||
| PC端软件分析 | PC端软件具备建立各类温度检测场景的检测工艺模板的功能，设定模板指标级别，可结合检测任务周期类型，进行周期管理，选择年检/季检/月检/周检/日检/临时检查/定点检查等频次，工艺模版通过复制、引用和自定义等方式确定，可针对温度检测场景不同分区设定各自工艺标准，并可一键同步到智能热成像仪终端 | ||
| 自定义检测场景 | 用户可根据实际需求，自定义不低于5级目录拍摄场景，设定测温元素，场景模式下具有检测元素数量、位置、类型记忆功能，自动将拍摄的照片/视频放置在对应目录 | ||
| 温度补偿 | 具有发射温度补偿、环境温度补偿、反射温度补偿、环境湿度补偿、距离-温度补偿、透射率修正 | ||
| 发射率校正 | 支持自定义设置和调用内置材料发射率表，实现全幅发射率和区域发射率校正，发射率为0.01~1.00，0.01步长 | ||
| 发射率计算 | 具有现场测量未知发射率功能，对于未知材料的发射率不确定的情况下，仪器可在现场快速测量确定出材料的发射率 | ||
| 相间温差分析 | 实时自动计算出电气设备的相间温差数值，提供判断依据 | ||
| 拍摄录制 | 拍摄:支持单帧拍摄和定时拍摄;录制:支持单帧拍摄、全辐射和可见光视频录制。支持查看、编辑和删除已经拍摄的图像和视频文件 | ||
| 扫码注释 | 支持扫码，可扫描二维码和条形码，作为标签;支持语音注释，文本注释，标签注释，收藏注释 | ||
| 智能检测助手 | 自定义场景模板，支持扫描二维码扫码命名，支持AI语音听写命名(连网)，语音转文字，支持键盘输入命名 | ||
| 定位系统 | 支持北斗/GPS/GLONASS卫星与WIFI/蓝牙定位，位置信息可以保存至图像中 | ||
| 网络限制 | 具备限制用户连接外部4G或WIFI型号的能力，限制“一机双网”，避免网络数据安全风险 | ||
| 工作模式 | 具有单声源，多声源，声全息模式，可根据声源点数，选择工作模式 | ||
| 局放诊断 | 实时绘制PRPD图谱，自动识别沿面放电、悬浮放电、电晕放电等放电类型和局放类型诊断结果，计算故障等级 | ||
| 泄漏评估 | 自动识别泄漏位置，评估泄漏程度，显示泄漏等级，计算泄漏引起的经济损失 | ||
| 区域聚焦 | 可设定聚焦范围，将声学成像云图限定在画面内一个指定的范围区域内(范围大小可调)，智能滤躁，屏蔽区域外的声源干扰 | ||
| 云图颜色（声像） | 彩虹色、铁红色、灰白色等多种调色板可选，支持透明度调节 | ||
| 通用参数 | |||
| 电池及续航时间 | 7000mAh大容量锂电池(可快速更换电池)，外接DC充电，续航>6小时(系统具备自动息屏节能管理功能) | ||
| 工作温度 | -20℃~60℃ | ||
| 存储温度 | -40℃~70℃，不含电池 | ||
| 工作湿度 | ≤95%（非冷凝） | ||
| 防护等级 | IP54 | ||
| 防爆等级 | Ex ic IIC T4 Gc | ||
| 抗振动 | 2g(GB/T 2423.10-2008/IEC 60068-2-6:1995) | ||
| 抗冲击 | 25g(GB/T 2423.5-2019/IEC 60068-2-27:2008) | ||
| 尺寸(WxHxD) | 171mm×200mm×80mm(含镜头) | ||
| 主机重量 | 650g | ||
| M65Ex | ||
|---|---|---|
| 型号 | 视场角 | 空间分辨率 |
| 9.1mm | 49°×39° | 1.30mrad |
| 13mm | 32°×26° | 0.90mrad |
| 18mm | 25°×19° | 0.68mrad |
| 25mm | 18°×14° | 0.48mrad |
| 35mm | 12°×10° | 0.34mrad |
| 60mm | 7°×6° | 0.20mrad |

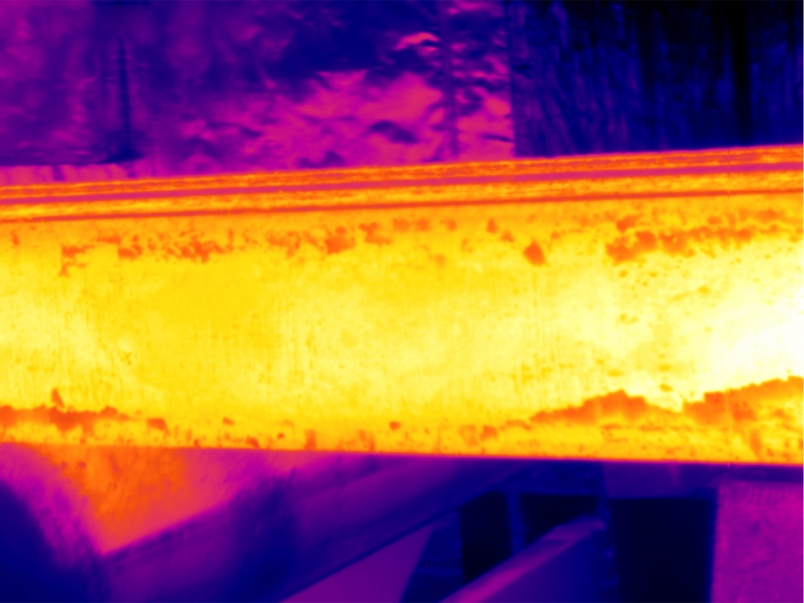

热力管道及各种保温设备的漏热查找
管道沿线、高后果区检测

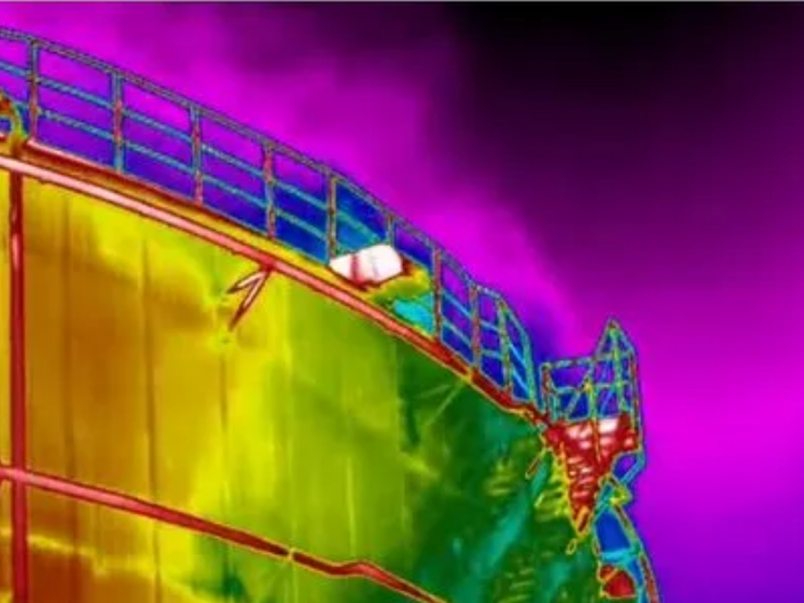

储罐液面位置检测
火炬塔气体燃烧温度检测
储罐温度变化监测
输油管道的绝热材料检测
