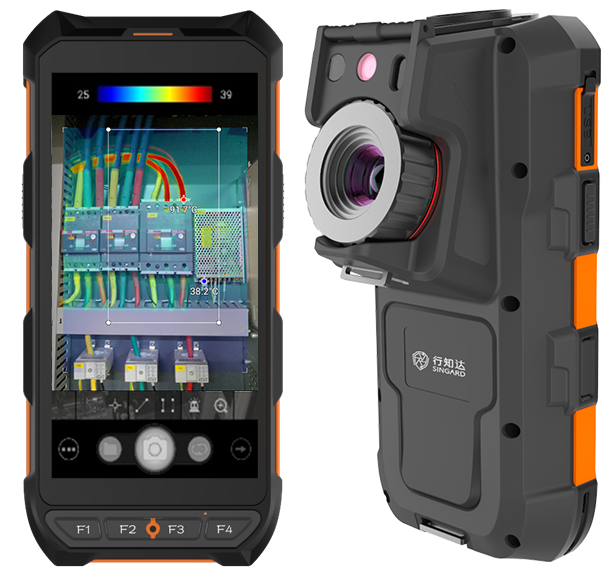

智能热像检测仪
■ Intelligent Fault Detector
智能故障检测仪采用双光谱自动融合定位技术，集图像采集、数据处理与故障诊断为一体，不仅能作为终端巡检仪器使用，而且能够以数字化的现场模板和智能目标识别技术为基础，构建工业现场智能巡检体系；具备IP68安全防护等级、2米抗跌落，8小时以上的超长时间续航。广泛应用轨道交通、光纤激光器测试、石油石化、消防、应急安全、户外等领域。
产品特点：
-
极致便携 1分钟上手
-
双光谱融合&可见光测温
-
专业级本机分析功能
-
丰富的数据接口和拓展应用
-
超长时间续航
-
IP68安全防护等级，2米抗跌落
产品参数表
|
型号 |
M75 |
M65 |
M55 |
M50 |
M45 |
M40 |
|
红外探测器分辨率 |
640×512 |
384×288 |
320×240 |
280×210 |
256×192 |
|
超像素SR功能 |
增强至1280×1024像素 |
增强至768×576像素 |
增强至640×480像素 |
增强至560×420像素 |
增强至512×384像素 |
|
热灵敏度(NETD) |
NETD≤25mK(0.025°C)@25℃ |
|
可见光像素 |
前摄800万，后摄1500万像素（M55后摄2000万） |
|
检测距离 |
≥0.1m |
|
调焦方式 |
手动调焦 |
|
帧率 |
30HZ |
|
测温范围 |
0~550℃（可拓展到650°C） |
-10℃~200℃ |
0~550℃（可拓展到650°C） |
-20℃~120℃，0℃~450℃ |
|
测温精度 |
±2℃或读数的±2％（@25℃取最大值） |
|
显示屏 |
分辨率：1440x720,5.5英寸触屏操作 |
|
测温方式 |
支持高低温捕捉定位，中心点测温，可移动点测温、线测温、区域测温，可设置测温点、线、区域的数量≥20个 |
|
温湿度测量 |
具有环境温度、湿度同步测量功能，湿度测量范围：0～100 %RH，精度：±3.0 %RH(0～90 %RH，at +25℃)。并可在检测热像图中实时显示（选配） |
|
AutoFusion双光谱自动融合 |
红外与可见光双光谱自动融合，无需手动调整；自有调节叠加透明度，实现可见光测温 |
|
无线Wifi数据快传 |
支持一键无线（4G/5G/WIFI）上传检测数据，自动搜索PC端软件，无需反复插拔数据线和SD卡 |
|
专业级激光测距 |
具备远距离激光测距，毫米级，测量范围为2.5米，精度±1mm，(M75为室内50米，室外不低于15米，精度±(2mm+D*0.05‰))，支持安全检测距离预警 |
|
定位系统 |
支持北斗/GPS/GLONASS卫星与WIFI/蓝牙定位，定位信息可以保存至图像中。 |
|
发射率校正 |
具备发射率校正功能，支持自定义设置和调用内置材料发射率表，实现全幅发射率和区域发射率校正，发射率为0.01~1.00，0.01步长。 |
|
发射率计算 |
具有现场测量未知发射率功能，对于未知材料的发射率不确定的情况下，仪器可在现场快速测量确定出材料的发射率； |
|
本机分析功能 |
本机SingrdSee分析软件可二次编辑、分析、保存图像/视频数据，添加/删除测温点、线、区域，修改测温设置（全幅/区域发射率、环境/反射温度、报警温度），相间温差设置（开启/关闭相间温差、自定义/选择参考温度），软件可远程维护升级。 |
|
预警方式 |
声音预警、颜色预警、全局预警、分区预警，检测安全距离预警 |
|
数据接口 |
Type-C（有线），4G/5G/Wifi/蓝牙（无线） |
|
无线wifi数据快传 |
支持一键无线(4G/5G/WIFI)上传检测数据，自动搜索PC端软件，无需反复插拔数据线和SD卡 |
|
数据格式 |
图片：JPG/PNG格式，一键存储单纯红外图像、单纯可见光图像和双光谱自动融合图像
视频：任意设置录制时长；PNG格式的全辐射热像视频（带有温度数据的视频）数据包含同等像素个测温点、定位及检测日期
|
|
专业PC分析软件 |
标准配置专业的SingardIR®专业分析：
-
专业的红外分析软件，管理海量检测数据，自动统计历史温度数据的趋势；
-
工作报表生成输出，无需人工记录报表数据；
-
直方图、3D视图等多工具同步显示；
-
多种形式的温度数据可导出，连续温度数据可导出。
|
|
存储空间 |
64GB，可拓展到1TB |
|
电池及续航时间 |
9000mAh大容量锂电池，外接DC充电，续航>8小时 |
|
工作温度 |
-10℃~50℃（14℉~122℉） |
|
存储温度 |
-20℃~50℃（-4℉~122℉） |
|
尺寸（W×H×D） |
171mm×80mm×77mm（含镜头） |
|
主机重量 |
480g |
470g |
镜头选型表（M55仅支持6.8mm 55°x41° 2.49mrad）：
|
|
M75 |
M65 |
M50 |
M45 |
M40 |
|
型号 |
视场角 |
空间分辨率 |
视场角 |
空间分辨率 |
视场角 |
空间分辨率 |
视场角 |
空间分辨率 |
视场角 |
空间分辨率 |
|
4mm |
- - |
- - |
60°x47° |
3.0mrad |
68°x54° |
3.0mrad |
46°x35° |
3.0mrad |
42°x32° |
3.0mrad |
|
6.8mm |
- - |
- - |
38°x29° |
1.76mrad |
45°x34° |
1.76mrad |
28°x21° |
1.76mrad |
25°x19° |
1.76mrad |
|
9.1mm |
49°x39° |
1.30mrad |
28°x22° |
1.30mrad |
34°x25° |
1.30mrad |
21°x16° |
1.30mrad |
19°x14° |
1.30mrad |
|
13mm |
32°x26° |
0.90mrad |
20°x15° |
0.90mrad |
25°x19° |
0.90mrad |
12°x11° |
0.90mrad |
13°x10° |
0.90mrad |
|
18mm |
25°x19° |
0.68mrad |
14°x10° |
0.68mrad |
16°x12° |
0.68mrad |
- - |
- - |
- - |
- - |
|
25mm |
18°x14° |
0.48mrad |
11°x8° |
0.48mrad |
12°x9° |
0.48mrad |
- - |
- - |
- - |
- - |
应用案例：
典型应用：轨道交通系统、电力系统温度检测、冶金行业应用、石油化工应用、特种设备关键器件检测。
空调机节能控制柜检测 动车组车辆管道检测 地铁车站低压配电柜检测 地铁车站给排水设备的巡检
地铁站风机轴承的温度检测 车站UPS电柜控制机检测 地铁车站数据中心机房温湿度检测 机房配电柜检测
